Что означает ГОСТ 14918-2020 для воздуховодов
ГОСТ 14918-2020 устанавливает требования к горячеоцинкованному листовому прокату, из которого изготавливают воздуховоды. Качество исходного металла и соответствие готового воздуховода проекту проверяют отдельно: стандарт на прокат не устанавливает требования к конструкции, герметичности и огнестойкости вентиляционной сети.
Разберём, какие сведения стоит искать в документах на оцинкованную сталь, почему одинаковой толщины недостаточно для сравнения материалов и как корректно сослаться на ГОСТ в спецификации.
На какой материал распространяется ГОСТ 14918-2020
Стандарт устанавливает требования к листовому прокату из низкоуглеродистой стали с металлическими покрытиями, которые наносят непрерывным погружением в расплав. Он охватывает цинковое, железоцинковое, цинкалюминиевое, цинкалюмомагниевое и алюмоцинковое покрытия. Такой прокат пригоден для гибки и изготовления изделий с замковыми соединениями.
ГОСТ 14918-2020 заменил ГОСТ 14918-80. Сведения о действии стандарта, изменениях и поправках доступны в официальной карточке Росстандарта.

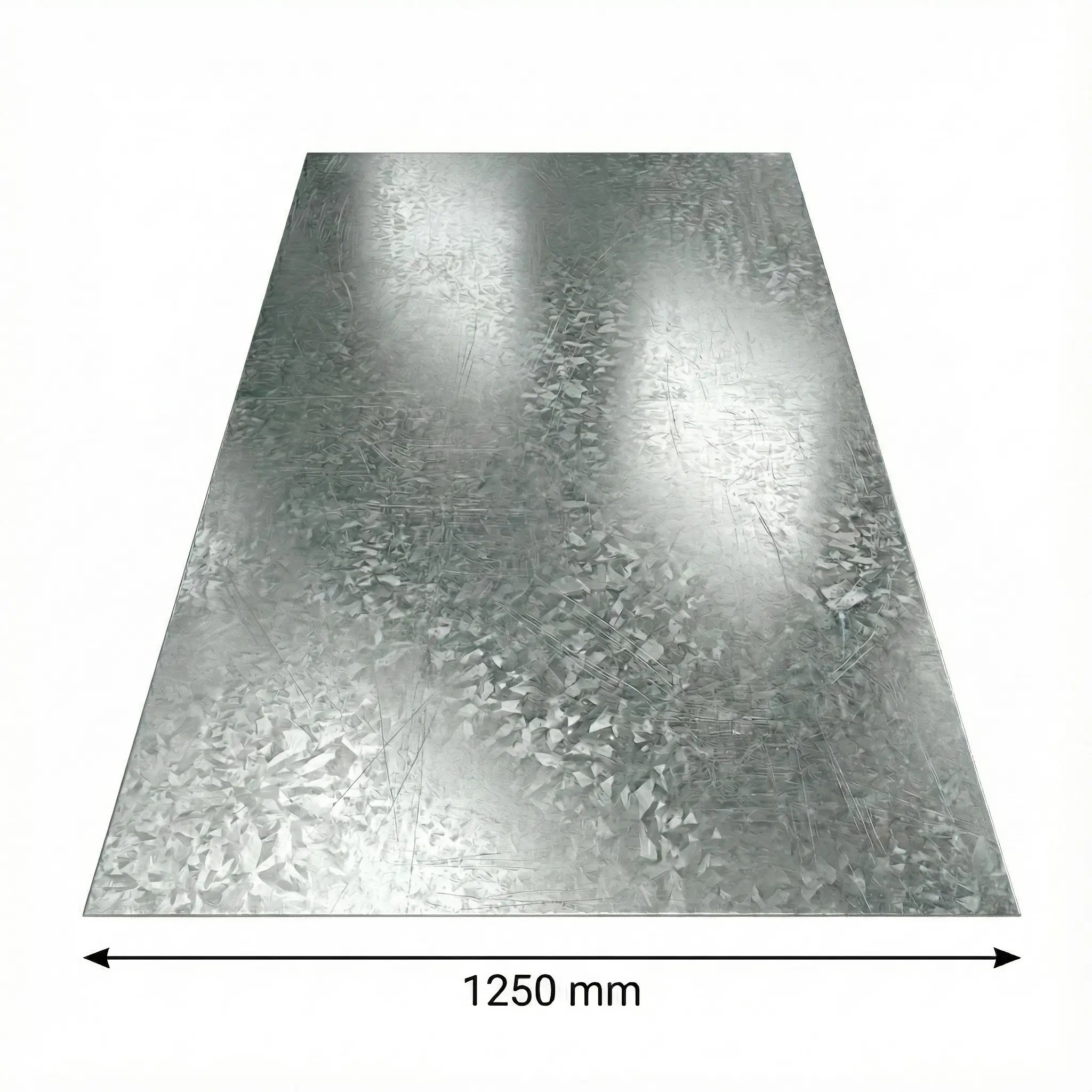

Оцинкованный стальной лист шириной 1250 мм.
Какие характеристики определяет стандарт
В документе описаны классификация проката, размеры и предельные отклонения, свойства стальной основы и покрытия, требования к поверхности, приёмке, контролю и маркировке. Одной записи «оцинкованная сталь по ГОСТ 14918-2020» недостаточно для полного описания материала. Стандарт предусматривает разные марки проката, типы и классы покрытия, категории точности изготовления.
Перед раскроем и формованием проверяют, соответствует ли поступивший металл требованиям заказа. Для этого сопоставляют маркировку листов или рулонов с документом о качестве. Данные производственного учёта позволяют установить, из какой партии металла изготовлены конкретные изделия.
Толщина листа и класс покрытия — разные характеристики
Одинаковая номинальная толщина двух листов не означает одинакового защитного покрытия. По ГОСТ 14918-2020 толщина проката включает толщину покрытия, а класс покрытия указывают отдельно. Для каждого класса стандарт нормирует массу покрытия в граммах на квадратный метр проката. При этом учитывается суммарная масса покрытия на обеих сторонах листа.
Например, если в двух предложениях указана одинаковая толщина листа, но класс покрытия приведён только в одном, сначала нужно запросить недостающие сведения. После этого оба предложения можно сопоставить с требованиями проекта.
Цинковое покрытие защищает стальную основу от коррозии. Долговечность этой защиты зависит от массы и состояния покрытия, влажности, температуры и состава окружающей среды. Материал воздуховода выбирают с учётом условий работы: увеличение толщины стальной основы не устраняет несовместимость покрытия с агрессивной средой.
Как читать документ о качестве на прокат
Документ о качестве оформляют на партию проката, которая может включать несколько листов или рулонов. При проверке сопоставляют с заказом следующие сведения:
- изготовителя металла и номер партии;
- обозначение стандарта и марку проката;
- номинальные размеры и точность изготовления;
- тип и класс покрытия;
- характеристики поверхности и способ её консервации;
- приведённые результаты испытаний и сведения о приёмке.
При проверке важно установить, из какой партии проката изготовлены поставленные воздуховоды, и запросить документ именно на эту партию. Если сведения о материале нужны для строительного контроля, состав сопроводительных документов и порядок их предоставления согласовывают с изготовителем до поставки.
Внешний осмотр помогает обнаружить повреждения покрытия, загрязнение или следы намокания. Он не позволяет достоверно установить марку стали и массу покрытия. Различия рисунка кристаллизации и блеска также нельзя использовать как самостоятельный критерий качества материала.
Документы на металл и готовые воздуховоды
Документы на прокат описывают исходный материал, а документация на воздуховоды — требования к изделиям и сведения о поставленной продукции. Состав сопроводительного комплекта определяют с учётом вида продукции и условий договора.
| Документ | Для чего используется |
|---|---|
| Документ о качестве на прокат | Идентифицирует партию исходного материала и содержит сведения о её характеристиках. |
| Техническая документация изготовителя | Задаёт требования к конструкции, изготовлению и контролю вентиляционных изделий в своей области применения. |
| Спецификация и согласованные чертежи | Фиксируют размеры, материал, исполнение, количество и специальные требования конкретного заказа. |
| Паспорт партии или другой сопроводительный документ на изделия | Содержит сведения об изготовителе и поставленной продукции в предусмотренном документацией и договором объёме. |
Документ о качестве на металл не заменяет протокол испытания герметичности смонтированной сети или документы, подтверждающие огнестойкость конструкции воздуховода. Документы завода представлены в разделе сертификатов и нормативной информации.
Как учитывать допуски по толщине
Измеренную толщину листа сравнивают с номинальной толщиной и допустимым отклонением для заказанного проката. Значение допуска выбирают с учётом марки проката, номинальной толщины и ширины, категории точности изготовления и согласованного исполнения. Поэтому один и тот же допуск нельзя применять ко всем листам оцинкованной стали.
Требуемую толщину стенки воздуховода указывают в проекте и спецификации. Допуски на прокат используют для проверки поставленного металла; они не разрешают заменять заказанный лист материалом другой номинальной толщины. Требования к толщине разобраны в статье о выборе толщины оцинкованной стали, а порядок проверки готовой партии — в материале о приёмке воздуховодов и фасонных изделий.
Как указать материал в спецификации
В спецификации стандарт на материал указывают вместе с номинальной толщиной листа. Если проектом заданы марка проката, тип и класс покрытия, точность изготовления или другие специальные характеристики, эти требования также включают в заказ. Размеры и конструкцию воздуховода, соединения и герметизацию описывают отдельно.
Если характеристики материала приведены на отдельном листе проекта, в заказе указывают номер этого листа и редакцию документа. Тогда заказчик и изготовитель могут проверить, что при расчёте и производстве используются одинаковые исходные данные.
Изменение характеристик металла, указанных в заказе, требует согласования с заказчиком до изготовления. Полный состав исходных данных приведён в статье об оформлении заказа по спецификации, а сопоставление коммерческих предложений — в разборе цены на воздуховоды.
Для изготовления круглых и прямоугольных воздуховодов направьте спецификацию и требования к материалу заводу «ВентСистемс». При согласовании заказа уточните характеристики металла и состав сопроводительных документов.
