Дроссель-клапан круглый
Круглый дроссель-клапан для регулирования воздуха
Круглый дроссель-клапан применяется для регулирования расхода воздуха в системах приточной и вытяжной вентиляции. Его устанавливают в магистральных воздуховодах и ответвлениях сети при выполнении пусконаладочных работ и аэродинамической балансировки системы.

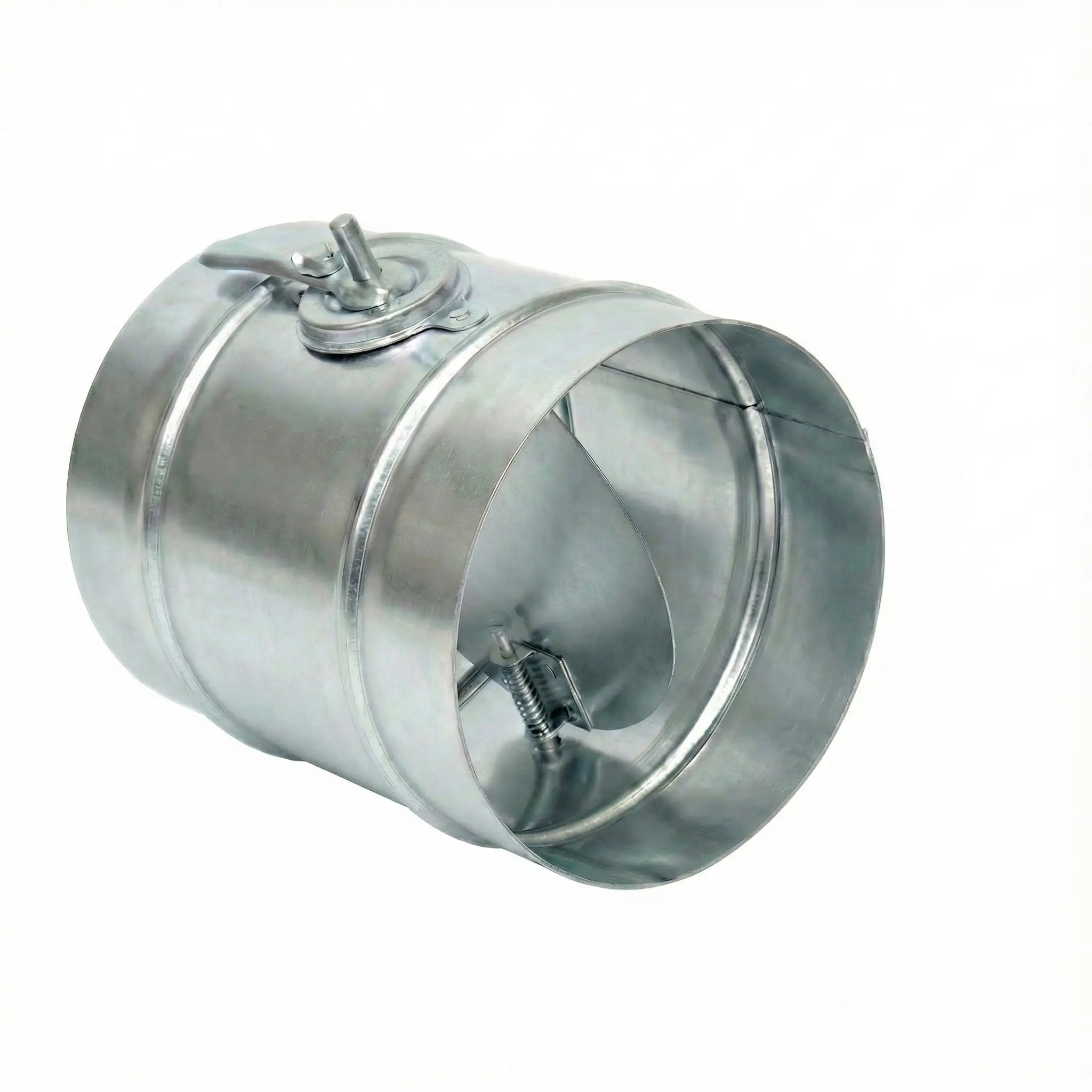

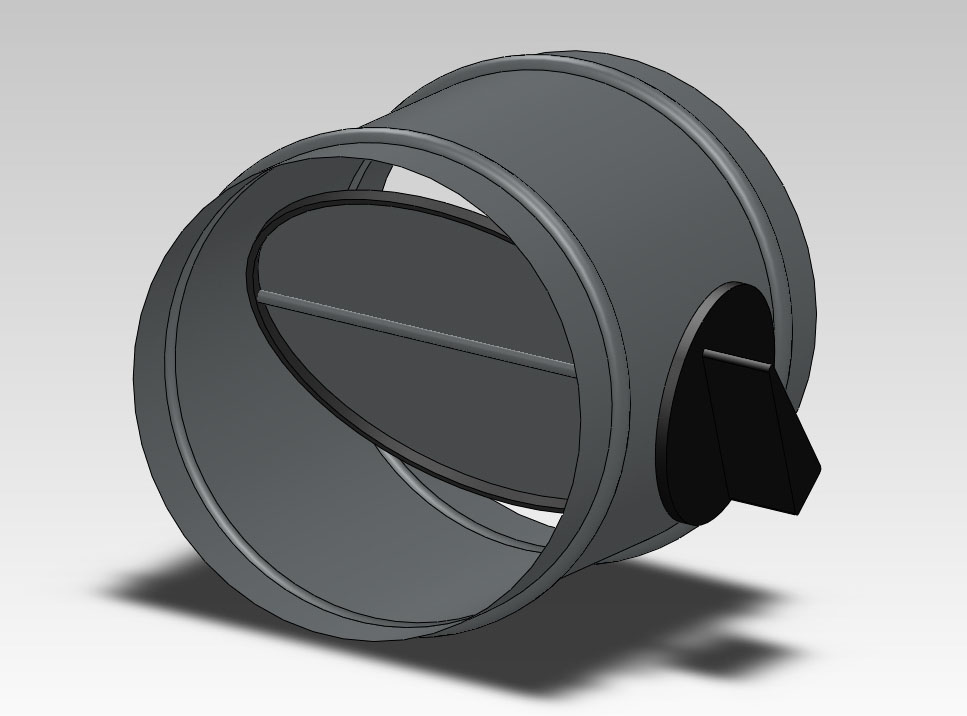

Конструкция состоит из круглого корпуса из оцинкованной стали и расположенной внутри поворотной заслонки. Положение заслонки изменяется наружной ручкой. При повороте заслонки меняется площадь свободного сечения и, соответственно, количество проходящего воздуха.
Дроссель-клапан может применяться:
- для регулирования расхода воздуха в ответвлении;
- для балансировки отдельных участков вентиляционной сети;
- для настройки распределения воздуха между помещениями;
- для ограничения избыточного воздушного потока;
- для регулирования приточных и вытяжных каналов.
Карточка является универсальной. При оформлении заказа выбираются:

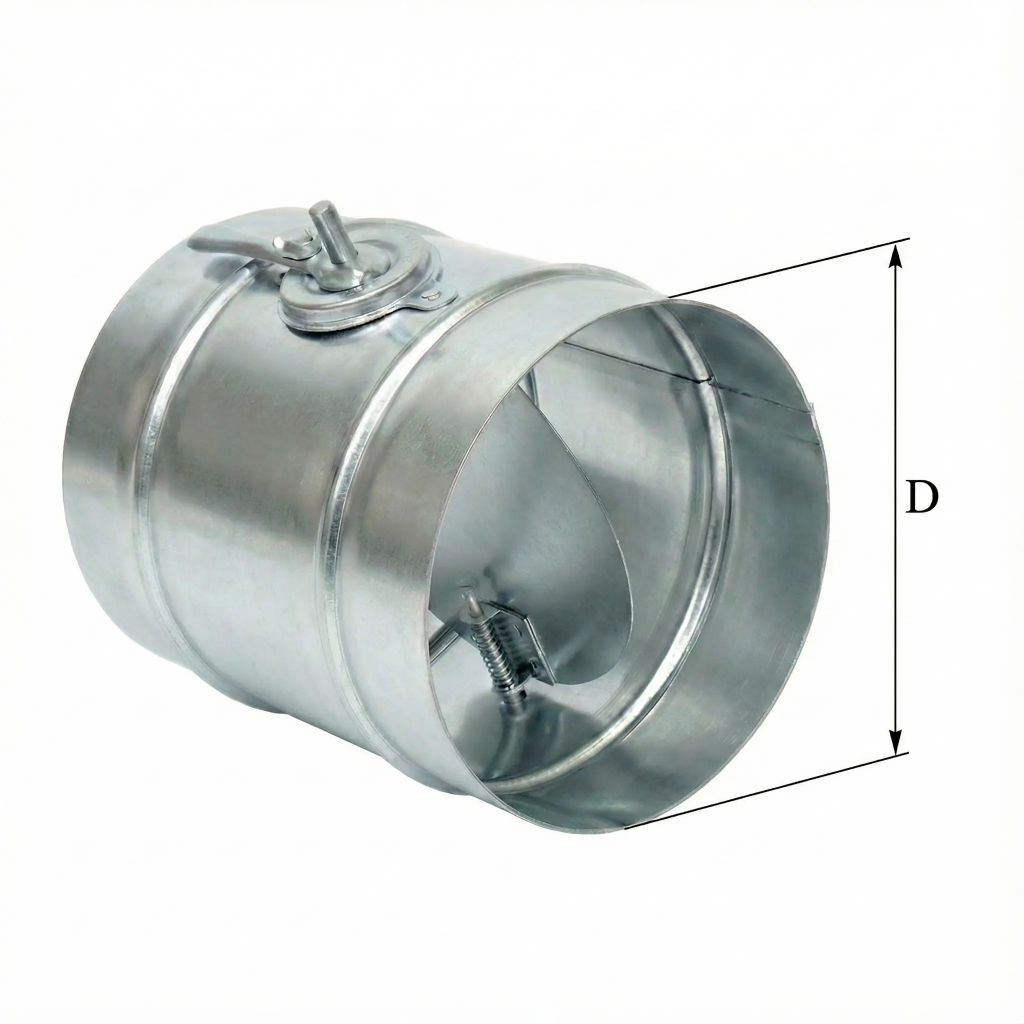

- диаметр клапана — от 100 до 630 мм;
- толщина оцинкованной стали;
- количество изделий.
Диаметр дроссель-клапана должен соответствовать диаметру присоединяемого воздуховода. После установки положение заслонки настраивают по результатам измерения фактического расхода воздуха.
При прикрытии заслонки увеличивается аэродинамическое сопротивление участка. Чрезмерное перекрытие сечения может повысить уровень шума и изменить работу других ответвлений, поэтому окончательную настройку рекомендуется выполнять при наладке всей вентиляционной системы.
Дроссель-клапан предназначен прежде всего для регулирования воздуха. Он не заменяет противопожарный, дымовой или обратный клапан. Герметичное отсечение участка вентиляционной сети без подтверждённого класса герметичности также не заявляется.
При монтаже клапан соединяют с круглыми воздуховодами соответствующего диаметра и герметизируют стыки. Ручка управления должна оставаться доступной для регулировки и последующего обслуживания.
Основные характеристики:
- тип — круглый дроссель-клапан;
- назначение — регулирование расхода воздуха;
- применение — балансировка вентиляционной сети;
- материал корпуса — оцинкованная сталь;
- форма сечения — круглая;
- управление — ручное;
- регулирующий элемент — поворотная заслонка;
- диаметр — 100–630 мм;
- толщина стали — выбирается при заказе;
- единица продажи — штука.
