Вентиляционная решетка ВР-ПР (с КРВ-1)

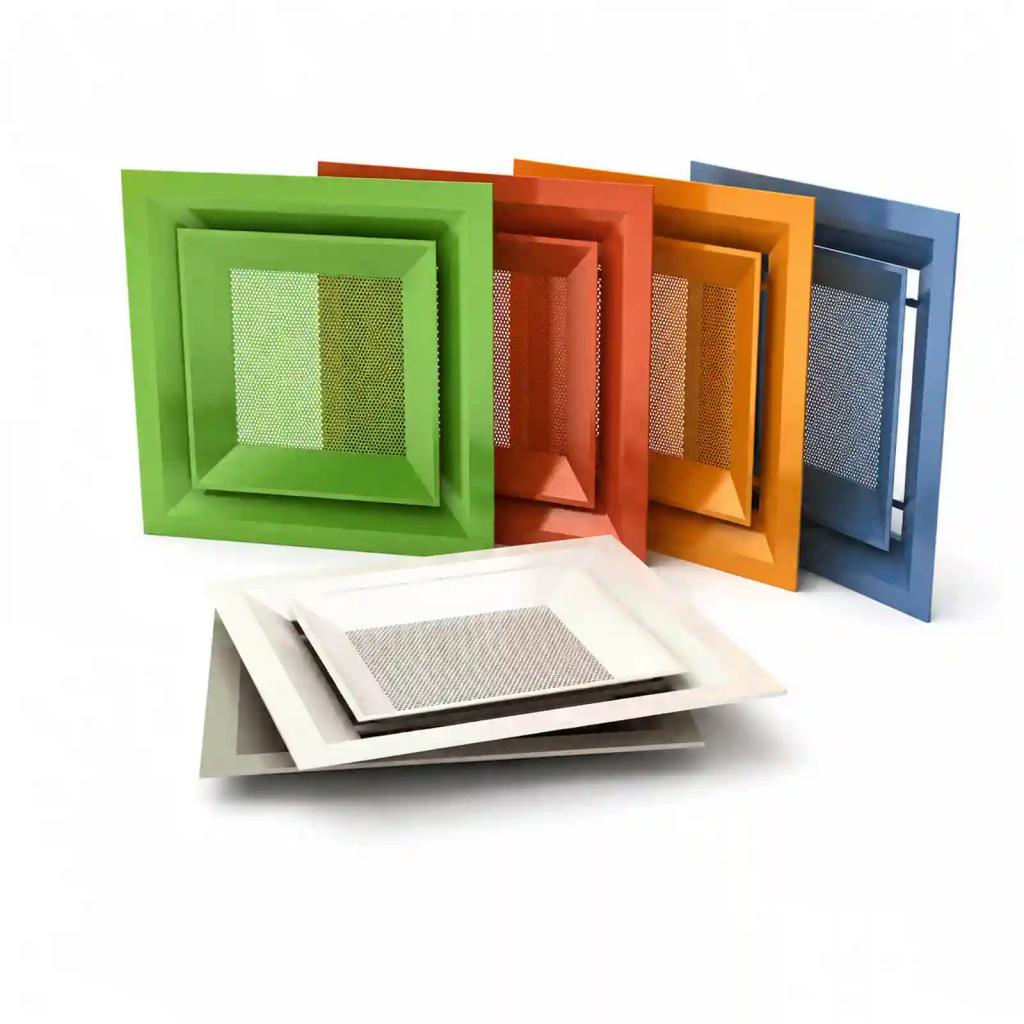

Вентиляционная решетка ВР-ПР с КРВ-1
Вентиляционная решетка ВР-ПР предназначена для установки в подвесные потолки и равномерного распределения воздуха в помещении. Клапан расхода воздуха КРВ-1 позволяет регулировать объем воздуха, проходящего через решетку.
Конструкция решетки

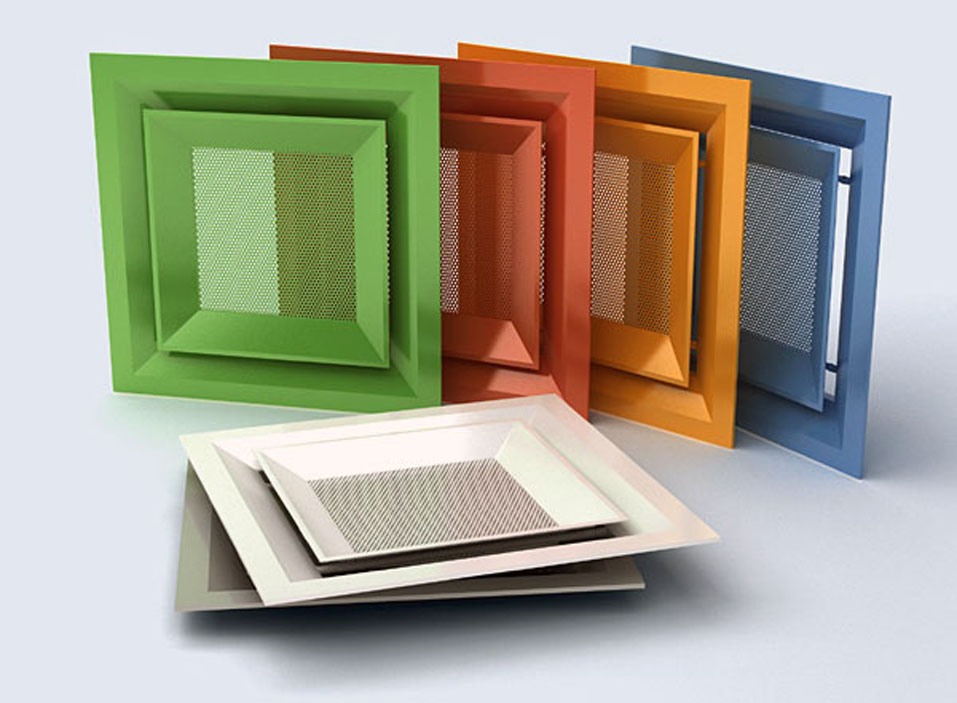

Лицевая часть состоит из наружной алюминиевой рамы и съемной вставки с перфорацией. Внутреннюю часть можно снимать после монтажа для очистки, регулировки клапана и обслуживания изделия.
Перфорированная конструкция способствует равномерному распределению воздушного потока. Лицевые жалюзи у решетки отсутствуют, поэтому направление воздушной струи не регулируется.
Клапан расхода воздуха КРВ-1
КРВ-1 изготовлен из неокрашенного алюминиевого профиля и оснащен горизонтальными жалюзи, соединенными общим механизмом. Положение жалюзи изменяется плоской отверткой с лицевой стороны установленной решетки.
Клапан регулирует расход воздуха, но не предназначен для изменения направления воздушной струи. Размер КРВ-1 для этой модели составляет A−140 × B−140 мм. Клапан закрепляется на решетке заклепками.
Размеры и монтаж
Размеры A и B соответствуют номинальной ширине и высоте потолочного проема. Глубина лицевой части составляет 40 мм, общая глубина решетки в сборе с КРВ-1 — 75 мм.
При стандартной установке решетка укладывается на направляющие подвесного потолка и не требует дополнительного крепления. Возможен монтаж винтами через отверстия диаметром 3,5 мм, которые выполняются в наружной раме по дополнительному заказу.
Лицевая часть изготавливается из алюминиевого профиля АД31 и окрашивается порошковой полиэфирной краской. Стандартный цвет — белый RAL 9016. Возможность изготовления в другом цвете согласовывается при заказе.
Основные характеристики
- модель — ВР-ПР;
- тип — потолочная вентиляционная решетка;
- исполнение — с клапаном расхода воздуха КРВ-1;
- материал лицевой части — алюминиевый профиль АД31;
- внутренняя часть — съемная, перфорированная;
- регулировка расхода воздуха — клапаном КРВ-1;
- направление воздушного потока — нерегулируемое;
- общая глубина изделия — 75 мм;
- стандартный цвет — RAL 9016;
- рабочая температура — от −40 до +40 °C;
- единица продажи — штука.
Размеры лицевой части решетки
На следующих схемах приведены размеры лицевой части глубиной 40 мм. Общая глубина изделия в сборе с КРВ-1 составляет 75 мм.
Размещение в подвесном потолке
Условное обозначение
